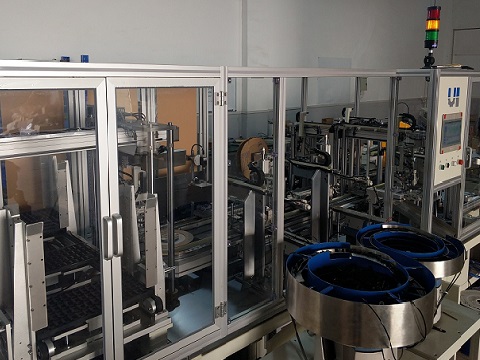

全自動五層刀片焊接組裝設備
設備介紹
? 全新一代TRAY盤機采用伺服單軸機器人控制方式實現上料暫存位、工作站位和下料暫存位三個工位的精準定位。TRAY暫存層疊剝離增加了氣缸反扣機構，并且移載平臺增加了真空吸附機構，大大提升TRAY盤機運行的可靠性；
? 全新一代夾具座回流線采用伺服電機、直線和圓弧滑軌配合各工位定位模塊控制，實現多個夾具座的工位轉移和精準定位；

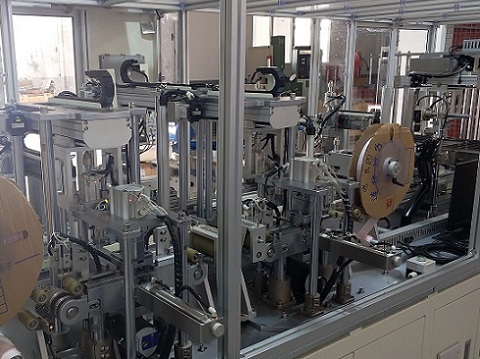

? 實現在線式鋁扣沖剪成型，為客戶解決鋁扣因搬運過程中導致表面劃傷，變形等問題；

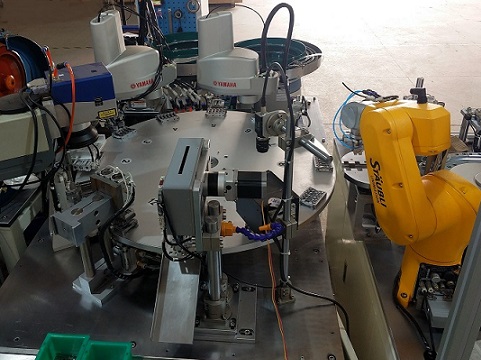

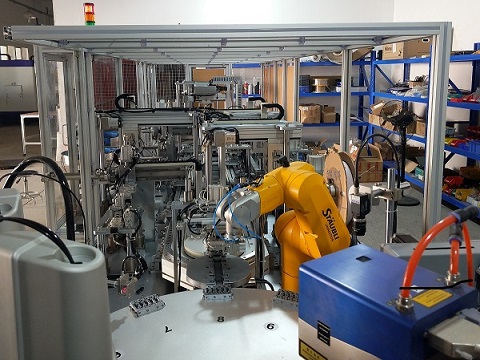

? 采用六軸機器人進行刀片旋轉，移位，精準快速組裝，解決客戶產能需求；
? 采用CCD相機在線檢測完成品是否合格，并實時記錄良品率。
? 實現刀片在線式上料，沖床直接和焊接設備同步運行。解決刀片進行周轉后再次定位精準問題；
焊接刀片5片對應組裝一個刀頭，在線式對接完成。自動檢測打包封裝TRAY盤。
設備參數
設備焊接效率 | 60pcs/min |
設備組裝效率 | 12pcs/min |
刀片與刀骨對位精度 | ±0.035mm |
夾具座回流線（伺服電機驅動） | ±0.02mm |
移載機構定位誤差 | ±0.02mm |
鋁制料帶（組裝件）送料誤差 | ±0.01mm |
鋁制料帶（組裝件）糾偏報警率 | 〈0.01%（具體指標參考供料料盤精度） |
故障率 | ≤0.05% |
設備電源 | AC 380V,3相，50/60Hz |
設備功率 | 6.0KW |
空氣壓力 | 6bar |
輸入壓縮空氣流量 | 5m3/h |
外形尺寸（L X W X H） | 6650 x 3000 x 1850mm |
設備重量 | 3000Kg |
